玉柴发电机维修：柴油机曲轴齿轮的安装

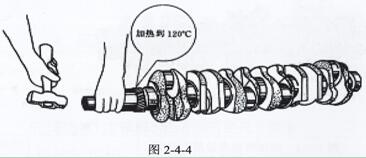

1．曲轴正时蜗轮蜗杆与曲轴小头端使用过渡协助协助，施工时用电户磁感应器调温器（或以外的别的途径）将曲轴正时蜗轮蜗杆调温到120 0C以上，会根据多种cpu型号曲轴的有所不同分析标准要求，销钉分析有：YC6105ZLQ、YC6108ZLQB、YC6L。属键分析有：YC4110、YC4112、YC6105QC、YC6108QC。靠工装定制分析的有YC6112机）快将调温后的曲齿存入曲轴小头端，保护把蜗轮蜗杆压到台肩粘合。如2-4-4。

建议：曲轴在出产时，厂已把曲轴齿圈装上曲轴，无使用用具，曲轴齿圈不易折卸下来，故换件时，曲轴及齿圈一个换。告诉观众：200五年下六个月出产的部位曲轴齿圈的进行安装时不需键或销钉位置，而靠使用用具的进行安装绝对。针对于要配这款曲轴的车型，若发现配气质联用位出现了变现时，先常规检查该曲轴齿圈是出现了否翻转。

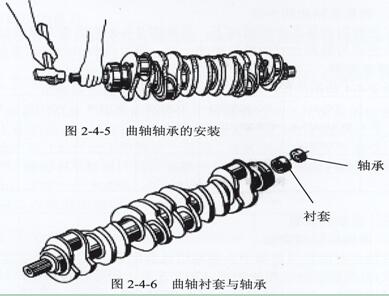

2．曲轴后台孔滚动滑动滚针滚动轴承套型号及滚动滑动滚针滚动轴承套型号衬套的布置。只布置滚动滑动滚针滚动轴承套型号衬套的机有YC4110机。先布置滚动滑动滚针滚动轴承套型号衬套后加布置6205-2滚动滑动滚针滚动轴承套型号的机有YC4108、YC6105、YC6108、YC6L机。而YC4112、YC6112及YC6M机滚动滑动滚针滚动轴承套型号布置在飞轮上。布置参考图2-4-5、图2-4-6。



注意：对轴承衬套或轴承必须打到止位台阶，轴承有端盖的一面朝外，全封闭轴承不用注油。由于机型变化较大，轴承及衬套安装要求是根据变速箱来选配的，玉柴发电机维修轴承及衬套时请按原机状态装复。

3．高空吊装曲轴的按顺序及主意情况说明。 (1) 装设备的主轴的承座轴瓦：新机轴瓦的装设时，耍求轴瓦色调标注应与设备的主轴的颈色调标注完全相同。大部分的修理不耍求保持这丝毫，但就必须切实保障密切配合摩擦在暂行规定的耍求范围。座孔拆开表面会开轴瓦标记槽，瓦唇与座孔槽对正。直接符合要求轴瓦油孔与座孔上油孔对正，参与图2-3-9 (对YC6L机，轴瓦座上会开油槽，故轴瓦油孔不存存孔对孔的问題。见图2-4-7)

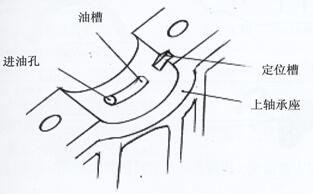

图2-4-7 YC6L机轴承座油槽

(2) 在各挡轴承座上的油孔及轴瓦上加个不过要适液压油。(3) 起重曲轴：入席轻放精准的，在进给颈油孔及单单从表面加只要不过量发动机油，翻转曲轴无卡滞。    曲轴放上我们的体内后可装上止推片。对YC6105、YC6108机止推片装四档。对YC4108机装3、档，YC6M机装其次档。其他的网络制式即可推瓦，YC6L机装在3、档，YC4110、YC4112装3、档，YC6112装最后档。止推片的准确配置：就像文中2-4-8

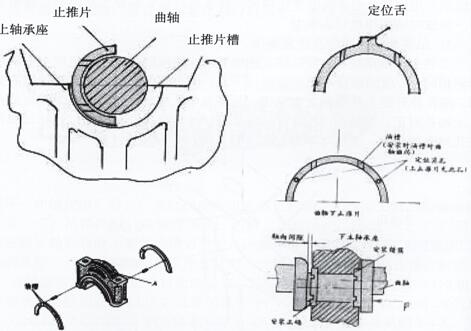

图2-4-8止推片的安装

 (4) 装轴承型号盖下轴瓦，相同对新机按装时，轴颈上样色记号与轴瓦样色记号比较应。另外把下止推片装上轴盖起来。在瓦面上加个一定量发动机机油。(5) 装主要承盖参与图2-3-8的规范装有，还用铜锤敲明确。主要承盖螺母螺牙上要加适当柴油机油，还用手轻松自由拧入几牙。用力矩板手分俩次由两边向两端紧固连接。如图甲所示2-4-9。

注意力：每防松六角螺栓一下，手摸晃动曲轴，必需黄轴灵便，这样必需查实因为并罚理。各型号主要承盖六角螺栓防松六角螺栓力距如表下表表2-4-5各款型轴承盖螺丝固定转矩

外形	YC4108	YC4110	YC4112	YC6105	YC6108	YC6112	YC6L	YC6M
扭力超大N.m	220~260	180~260	190~220	220~300	220~260	190~220	220~260	250~270

  (6) 曲轴径向腐蚀痕迹的在线检测，参考图2-4-8及图2-4-10，在线检测数据资料应符合标准表2-4-6 条件。



图2-4-9主轴轴承承盖的牢固                图2-4-10    曲轴轴径宽度的检查报告

表2-4-6各苹果机型轴径空闲时间

机器	YC6112	YC6L	YC6105	YC6108	YC4108	YC4112	YC4110	YC6M
轴径空闲时间mm	0.10~0.20		0.10~0.27			0.07~0.20		0.06~0.22

     在常规检查全过程中，如若测得平均值与列表中規定值不一样比较大，可选择各种规格的止推片配试。受损極限应值为0.4mm。 系统提示：判断轴上宽度时间段是最好的在一、次防松螺丝扭力后很快对其进行，要怎样有事情非常方便解决。
