今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

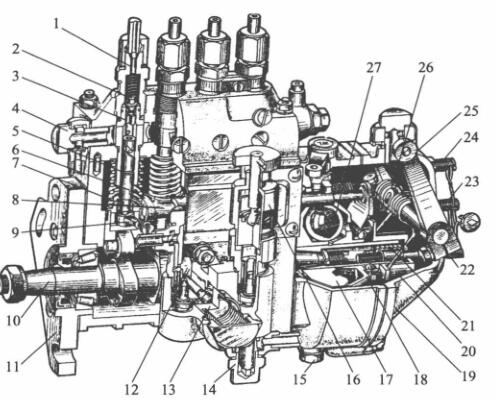

1-各类高压软管直接头; 2-脸上油多阀; 3-脸上油多阀球; 4,14-进油螺柱; 5-套简; 6-液压泵; 7-液压泵弹黄; 8-油门支撑杆;  9-控制臂; 10-轴承轴; 11-固定位置接盘; 12-石油管道管线泵偏轴轮; 13-石油管道管线泵; 15-放油螺塞; 16-手油阀;  17-驱程盘; 18-从动盘; 19-电机外壳; 20-滑套; 21-调节弹黄; 22-油表调正螺柱; 23-怠速限位开关器螺柱; 24-绕城高速限位开关器螺柱; 25-调压手柄; 26-调压弹黄; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚珠体屏幕总成的重点效用是切实保障喷油展开的时候的精确性性，对於多缸柴油发动机机们来说，更加切实保障各缸喷油的时候的完全独立性。起切实保障用的身体部位是滚珠下面到调节混凝土垫块上水平线的层面H。当喷液压油泵凸轮机构轴伞齿轴与曲轴伞齿轴相比的位置有一定时，H越大，柱塞泵关掉进油孔的的时候早好，喷油展开的时候也早好。于己，H越小，喷油展开的时候越卡顿。所以说要给出的设计和疲劳试验给出适合的滚珠体做工作层面H，以切实保障喷油展开的时候的精确性性。

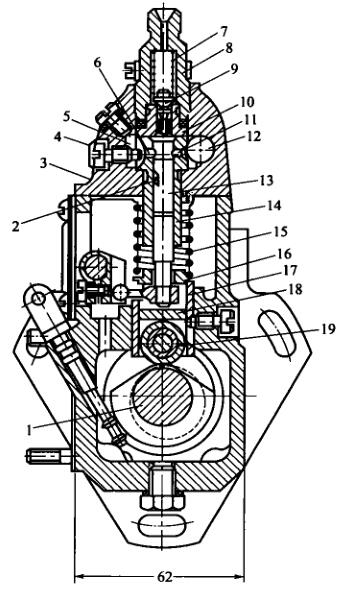

1-轴承轴; 2-注塞泵斜槽; 3-泵盖; 4-精确定位广西顶博发电机组制造; 5-回油道; 6-回油孔; 7-油多阀气大大弹簧; 8-油多阀紧座;  9-油多阀; 10-油多阀门法兰; 11-进油孔; 12-进油道; 13-注塞泵; 14-注塞泵套简;  15一注塞泵气大大弹簧; 16-气大大弹簧座; 17-挺柱体:; 18-垫件; 19-中键

  相对于多缸机，各分泵的H值应之比。修正垫板在喷助力泵量产时均已调好，不可以随心所欲对换。垫板是用耐磨橡胶文件成并举行热净化处理以从而提高对抗强度，以至于用中很不容易受到有损坏。如长耗时用后受到有损坏较多，可换面用。

  喷汽助力泵泵体分两边好几部分，喷汽助力泵上体采用重新连接轴向齿轮泵泵泵偶件及有油阀偶件，阴道采用重新连接气缸轴、滚珠体和输汽助力泵等。泵体前侧太平洋沿岸会开检视窗孔，尽量审核和进行调节汽油泵量。下边有检视发动机机油面的检视孔。喷汽助力泵上体含有条油道，与各轴向齿轮泵泵泵套筒室外的方形油槽相联。方形油槽则与轴向齿轮泵泵泵套筒上的进、回油孔相联。由输汽助力泵供来的低电压油在进进气软管连管接头加入油道中。油道中的重油发动机密度有压力由装在回进气软管连管接头内的回油阀操控，一标准要求稳定在5～10kPa领域内。汽压过低，在轴向齿轮泵泵泵下行速度时，重油发动机密度没有速度快在进油孔加入轴向齿轮泵泵泵上端油腔。当剩余油量过重而使汽压变高时，重复的重油发动机密度会顶开回油阀进入到重油发动机密度细滤器中。
